全面性的智慧电源管理



智能装置的数量持续呈爆炸性成长，受到此成长速度带动下，能快速有效供电和分享数据的需求也不断上扬。

NXP USB Type-C 智能充电 SMPS 系统采用的 USB 电源正好能满足这股需求。USB 移动电源或充电器能够透过笔记本电脑的 USB 端口供应电力，因此只需要一组 AC 插头，便能为所有装置供电，一条连接线便能兼具传送数据、供电和显示等功能。每部连接的装置会自动侦测电源供应的需求与电量 (最大 100W)，除了获取所需要的电力，也能视需要提高电力撷取，甚至也能供应电力。可说是电源管理的极致表现。

Table -201711S3-intelligent-way-to-manage-power

Display portlet menu
特性 主要器件  目标应用
  • 灵活高效、安全且安心、支持多重通讯协议的智能充电系统解决方案

  • USB-PD (5V – 20V) + 直接充电 VDM

  • BC1.2 + QuickCharge 2.0、3.0 (3.0 加入连续模式，每阶调整 +/- 200mV)

  • 选择性加入专用的通讯协议，例如 Samsung

  • AFC、Huawei SCP/FCP 和直接充电

  • TEA19361 主侧控制器

  • TEA1993 SyncRec 控制器

  • 选择性加入 12C 验证 IC

  • TEAC1905 是一款支持 USB 电源供应 (USB-PD) type-C 和其他专有通讯协议 (Qucik Charge) 的控制器，经过高度整合和近乎完全数字化的实作

  • PVM (返驰式) 芯片: TEA19361

  • 整流器 (同步) 芯片: TEA1993

  • 电源供应 3.0 芯片: TEA1905
  • 消费性装置

  • 汽车

  • 工业

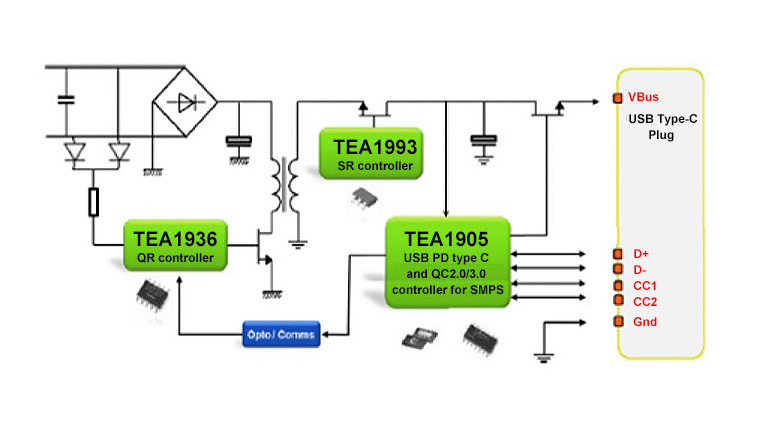

Block diagram

USB Type-C A more intelligent way to manage power
