參考方案

為明日的需求提供電力

隨著行動裝置的使用持續增加,產生了對快速充電的需求;也因此對高效率和低成本之電源解決方案的需求不斷增長

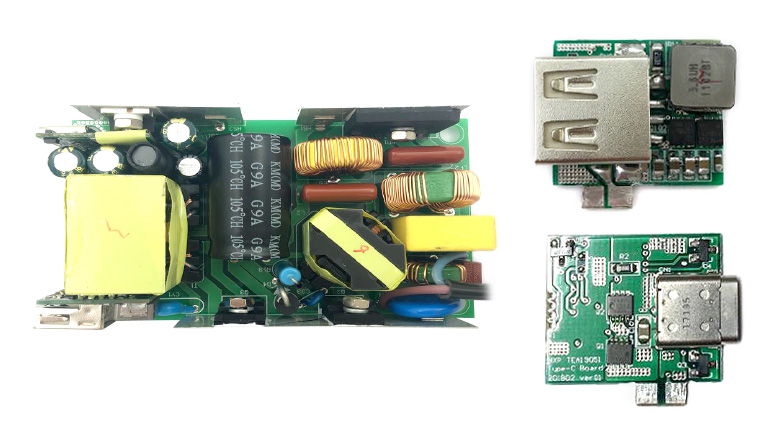

為迎合這一需求,安富利與恩智浦NXP合作推出了100W PD電源解決方案。這個解決方案的最大優點是高效率,低待機功耗和低成本。它使用了四個NXP IC,一個MPS IC和一個TI IC,特別適用於交流輸入100W通用電源參考設計,USB PD和QC電源。輸入電壓範圍大,而最大輸出功率為100W。另外,滿載時的效率可以超過90%,但待機功耗仍低於100mW。

特色

  • 輸入電壓範圍大(85V~265Vrms)
  • 最大輸出功率100W
  • 輸出端口A:5V / 2.4A
  • 輸出端口C:PD3.0 Full,QC4.0 Full
  • 二次側同步整流器
  • 效率在滿載時超過於90%(符合能源之星(Energy Star) Level 6)
  • 不管輸入電壓是多少,待機功率都低於100mW

Powering up for the demands of tomorrow

主要BOM

  • PFC控制器 (NCP1622)
  • 返馳式控制器 (TEA19363)
  • 同步整流器 (TEA1993)
  • PD & QC Protocol (TEA19051)
  • DC To DC (MPS2918)
  • BC1.2 (TPS2514)



目標應用

  • PD和QC電源充電器
  • 100W工業電源
