NSI6611-Q1
带保护功能、其米勒钳位功能能够很好地预防短路发生；DESAT功能能够在功率管发生短路时及时关断，保护功率管不受损坏，确保系统安全、稳定地运行。
集成DESAT保护，且支持ASC功能的智能隔离式栅极驱动器
NSI6611-Q1可提供分离输出，分别控制上升和下降时间，支持轨到轨输出，提供最大10A/10A的拉灌电流能力，还可以提供的保护功能，如UVLO、Miller钳位、DESAT保护、软关断功能，且短路故障或欠压发生时，通过单独的引脚报告。NSI6611支持ASC功能，可用于在紧急情况下强制输出为高。它支持150kV/μs的最小共模瞬变抗扰度（CMTI，提高系统鲁棒性。驱动器侧电源电压最大为32V，而输入侧则接受3V至5.5V的电源电压。NSI6611驱动电流大，电源电压范围宽，CMTI高。
NSI6611-Q1是车规级单通道智能隔离式栅极驱动器，旨在驱动许多应用中的IGBT，功率MOSFET和SiC MOSFET等功率晶体管，并为其提供保护，使其安全运行。它可提供分离输出，分别控制上升和下降时间，且支持轨到轨输出，并可以提供最大10A/10A的拉灌电流能力。 NSI6611可以提供的保护功能，如UVLO、Miller钳位、DESAT保护、软关断功能，且短路故障或欠压发生时，通过单独的引脚报告。NSI6611支持ASC功能，可用于在紧急情况下强制输出为高。它支持150kV/μs的最小共模瞬变抗扰度（CMTI，提高系统鲁棒性。驱动器侧电源电压最大为32V，而输入侧则接受3V至5.5V的电源电压。NSI6611驱动电流大，电源电压范围宽，CMTI高，且具有出色的保护功能，适用于高可靠性、高功率密度和高效率的开关电源系统、逆变器等系统。
特色
- 智能隔离单通道驱动器
- 输入侧电源电压: 3V至5.5V
- 驱动器侧电源电压: 带UVLO功能,电压高达32V
- 峰值10A/10A拉灌电流能力
- 高CMTI:150kV/us
- 80ns典型传播延迟
- 30ns最大脉冲宽度失真
- 接受最小输入脉冲宽度40ns
- 轨对轨输出，可选分离输出方式
- 保护模式：
米勒钳位 4.0A
DESAT保护，阈值9V
支持软关断功能，软关断电流400mA
支持报警反馈以及复位或使能
- 工作温度: -40℃~125℃
- UL1577认证: 5.7KVrms (认证中)
- CQC认证：符合GB4943.1-2011 (认证中)
- CSA认证：组件符合5A (认证中)
- VDE认证：DIN V VDE V 0884-11：2017-1 (认证中)
应用
- EV 电驱系统
- 空调压缩机
- DC-AC太阳能逆变器
- 电机驱动
- UPS和电池充电器

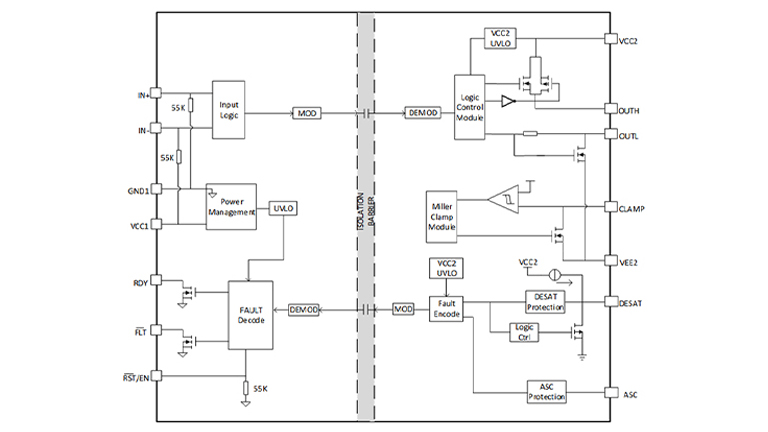

框图
